Produktbeschreibung

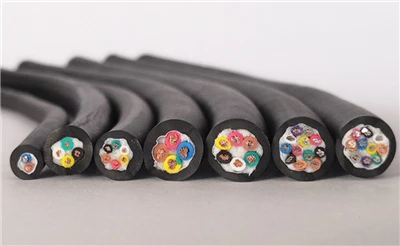

JSH-KabelHochflexibles Kabel für Kabelkettenist dafür konzipiertkontinuierliche dynamische Bewegungin automatisierten Maschinen, Robotik und Materialtransportsystemen. Im Gegensatz zu Standardkabeln ist es speziell dafür konstruiert, Millionen von wiederholten Biege-, Torsions- und Zugzyklen ohne Ermüdung des Leiters, Rissbildung in der Isolierung oder strukturellem Versagen standzuhalten.
Kerndesign und Materialien
Leiter: Mehrsträngiges, ultrafeines blankes Kupfer der Klasse 6 (Filamente von 0,08–0,12 mm), konzentrische Verseilung mit kurzer Steigung, um Korkenzieherbildung und Kernbrüche zu vermeiden
Isolierung: Hochwertiges TPE/PVC mit Druckextrusion, das eine gleichmäßige Durchschlagsfestigkeit und Flexibilität gewährleistet
Füllstoff und Verseilung: Hochfestes Aramidgarn-Mittelelement + optimierte Schlaglängenverseilung zur Stabilisierung des Kabelkerns und Widerstand gegen Verdrehen
Mantel: PrämiePUR (Polyurethan)oderSpezial-PVCmit Öl-, Chemikalien- und Abriebbeständigkeit; Oberfläche mit geringer Reibung für reibungslose Bewegung in Kabelketten
Leistungsprinzip
Das KabelMikrolitzenleiterUndgeschichteter, spannungsarmer AufbauVerteilen Sie die mechanischen Kräfte gleichmäßig auf das Kabel und verhindern Sie so örtliche Ermüdung. Dieses Design erreicht eine branchenführende LeistungMindestbiegeradius von 7,5×D(Kabelaußendurchmesser) für dynamische Anwendungen und ermöglicht den Einsatz in kompakten Geräten mit hoher Bewegung.
Hauptvorteile
Unübertroffene Haltbarkeit: >10 Millionen Biegezyklen (geprüft nach DIN EN 60227)
Große Temperaturtoleranz: -40 Grad bis +90 Grad für Innen-/Außenbereiche und extreme Umgebungen
Chemische Beständigkeit: Beständig gegen Öle, Kühlmittel und Industriechemikalien (DIN EN 50811-404)
EMV-Leistung: Optionale Abschirmung aus verzinntem Kupfergeflecht (mehr als oder gleich 90 % Abdeckung) für rauschfreie Signalübertragung
Kosteneffizienz: Reduziert ungeplante Ausfallzeiten und Austauschhäufigkeit
Technische Spezifikationen
| Produktparametertabelle | |||
| Modell | Spezifikation (mm2) | Leiterkombination (mm) | IObergrenze des Referenz-Gesamtdurchmessers (mm) ± 0,5 |
| TRVV | 2×1.0 | 128/0,1AS | 7.4 |
| TRVV | 3×1.0 | 128/0,1AS | 7.8 |
| TRVV | 4×1.0 | 128/0,1AS | 8.4 |
| TRVV | 5×1.0 | 128/0,1AS | 9.4 |
| TRVV | 6×1.0 | 128/0,1AS | 10 |
| TRVV | 7×1.0 | 128/0,1AS | 10.2 |
| TRVV | 8×1.0 | 128/0,1AS | 10.7 |
| TRVV | 10×1.0 | 128/0,1AS | 13.0 |
| TRVV | 2×1.5 | 192/0,1AS | 8.2 |
| TRVV | 3×1.5 | 192/0,1AS | 8.6 |
| TRVV | 4×1.5 | 192/0,1AS | 9.5 |
| TRVV | 5×1.5 | 192/0,1AS | 11.0 |
| TRVV | 6×1.5 | 192/0,1AS | 11.2 |
| TRVV | 7×1.5 | 192/0,1AS | 11.4 |
| TRVV | 8×1.5 | 192/0,1AS | 12.3 |
| TRVV | 10×1.5 | 192/0,1AS | 15.0 |
Oben ist ein Teil des Größendatenblatts. Für andere Größen kontaktieren Sie uns bitte.
Anwendung
1.Industrielle Automatisierung und Robotik(Montagelinien, Pick-and-Place, kollaborative Roboter)
2. Werkzeugmaschinen(CNC-Fräsmaschinen, Drehmaschinen, Schleifmaschinen, Laserschneider)
3.Materialhandhabung und Logistik(Förderer, Regalbediengeräte, automatisierte Lagersysteme)
4. Verpackungs- und Druckmaschinen(Flexo-, Offset-, Etikettier-, Verpackungsmaschinen)
5. Automobilbau(Schweißlinien, Montageroboter, Transfersysteme)
6. Lagerautomatisierung(Sortierhubs, AGVs, Shuttle-Systeme)
7. Erneuerbare Energie(Solartracker, Pitchsysteme für Windkraftanlagen)
8. Hafen- und Kranausrüstung(Portalkräne, Schiffskräne, mobile Hafenkräne)
Typische Anwendungsfälle
Kabelkettensysteme in Hochgeschwindigkeitsmaschinen mit langen Verfahrwegen
Roboterarme mit kontinuierlicher Torsion und Biegung
CNC-Werkzeugmaschinen mit beweglichen Spindeln und Schlitten
Fahrerlose Transportfahrzeuge (AGVs) und Fördersysteme
Verpackungslinien mit sich wiederholenden Bewegungen
Raue Industrieumgebungen mit Öl, Kühlmittel oder extremen Temperaturen
Warum sollten Sie sich für uns entscheiden?
Warum sollten Sie sich für unsere Produkte entscheiden?
1. Strenge Qualitätskontrolle und Tests
Jedes Kabel unterliegt100 % Werksprüfung, einschließlich:
Biegeermüdung (10+ Millionen Zyklen auf Prüfständen im Igus-Stil)
Hochspannungs-Dielektrikumsfestigkeit (2500 V/5 Min.)
Isolationswiderstands- und Durchgangsprüfungen
Temperaturwechsel (-40 Grad bis +90 Grad)
Abrieb- und Chemikalienbeständigkeit (Taber-Test, Ölimmersion)
Einhaltung von CE, UL, VDE, RoHS und REACH
2. Premium-Rohstoffe
Ultrafeines Kupfer der Klasse 6(99,99 % Reinheit) für maximale Flexibilität und Leitfähigkeit
TPE/PUR-Isolierung und Mantel deutscher/europäischer Qualitätfür langfristige Leistung
Hochfeste Aramidgarnfüllungen verhindern ein Verschieben und Verdrehen des Kerns
3. Unübertroffene Haltbarkeit und Lebensdauer
>10 Millionen Biegezyklen(Branchenbenchmark) vs.<1 million for standard cables
4 Jahre Leistungsgarantie(durch Tests Dritter bestätigt)
Reduziert Wartungskosten und ungeplante Ausfallzeiten um bis zu 70 %
4. Überlegene Anpassungsfähigkeit an die Umwelt
-40 Grad bis +90 GradBetriebsbereich für globale industrielle Bedingungen
Öl-, chemikalien- und UV-beständiger PUR-Mantel für raue Fabrikumgebungen
Flammhemmendes, halogenfreies Design für den sicheren Einsatz in Innenräumen und geschlossenen Räumen
5. Volle Anpassungsfähigkeit
Kundenspezifische Aderzahlen (2–60), Querschnitte (0,12–25 mm²) und Nennspannungen
Maßgeschneiderte Abschirmung, Mantelmaterialien (PUR/PVC) und Farben
OEM/ODM-Unterstützung für Markenkabel und spezielle Designs
Schnelles Prototyping und Kleinserienfertigung für F&E-Projekte
6. Schnelle und zuverlässige Lieferung
Vorrätige Standardmodelle mit einer Lieferzeit von 7 Tagen
Fortschrittliche Produktionslinien mit automatisierter Extrusion und Verseilung
Globales Logistiknetzwerk für pünktliche Lieferung nach Europa, Nordamerika und Asien
Flexible MOQs zur Unterstützung kleiner und großer Käufer
7. Technischer Support und Kundendienst
Engagiertes Engineering-Team für Anwendungsberatung und Kabelauswahl
Installationsanleitung und Fehlerbehebung vor Ort
Technischer Support rund um die Uhr für globale Kunden
Umfassende Garantie- und Ersatzrichtlinie
Zertifizierungen
Erstellen Sie eine umfassende Lösung für die effiziente Verwaltung von Menschendiebstahl
TÜV
SAA
CE
ROHS
UL
